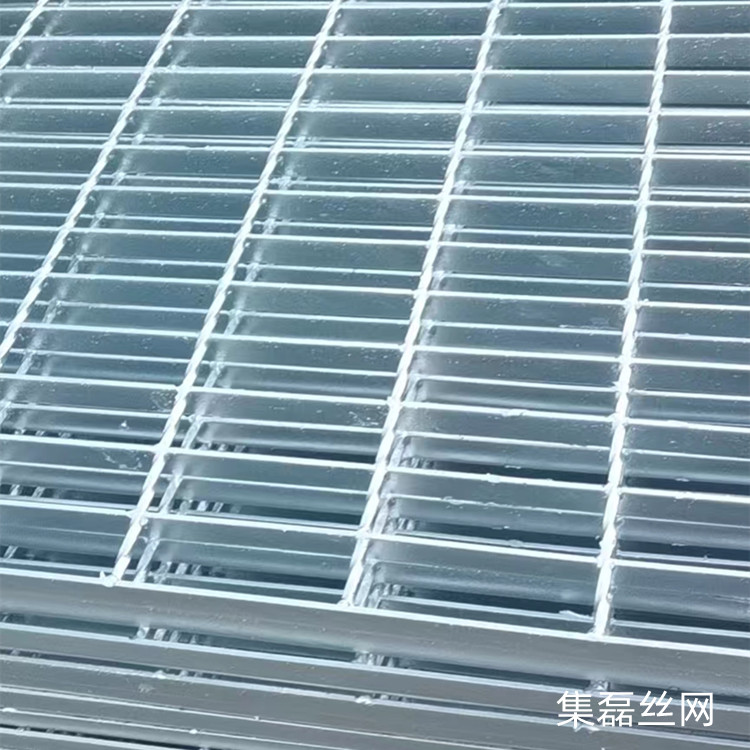

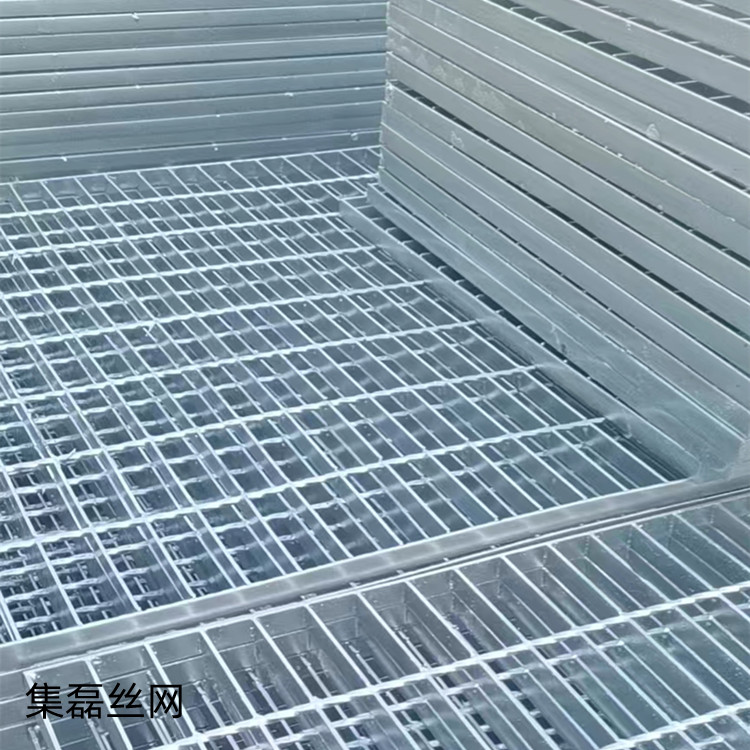

Yd/t4001.1-1998鋼格柵板是中國人民共和國黑色冶金行業標準

Yd/t4001.1-1998鋼格柵板非等效采用英國標準 BS 4592-1:1995《鋼工業平臺、走道和梯級踏步》。

鋼格柵板的制造方法、技術條件和公差要求基本與英國標準相同。

新修訂的標準對舊標準作了如下的改變:

一 增加了規格的品種，不局限于舊標準所規定的 59 種規格:

二 取消了原來劃分的三個系列。

三 根據負載扁鋼和橫桿的排列間距，采用了直觀、合理的方法來表示鋼格柵板的型號。

四 提高了鋼格柵板公差要求，

長度的偏差由士6mm提高到0mm，-5mm;

寬度的偏差由士6mm 提高到土5 mm;

對角線偏差由士6mm提高到士5mm

五 增加了對鋼格柵板的設計要求。

六修改了常用鋼格柵板的平安荷載與撓度的關系表;變形撓度按照鋼結構設計規范規定的1/200跨距(或大撓度值不得超過10mm)作為依據來進行荷載計算，使關系表在設計和選用鋼格柵板時能直接地根據荷載、跨距的關系找出相應的型號。

七增加了荷我與撓度的測試，

自Yd/t4001.1-1998鋼格柵板實施之日起，代替YB4001-91《壓焊鋼格柵板》。本標準的附錄A、附錄B、附錄C是標準的附錄。本標準的附求D、附?jīng)QE是提示的附冰。

Yd/t4001.1-1998鋼格柵板由鋼標準化技術委員會提出并歸口。木標準于1990年10 月初次發布。
